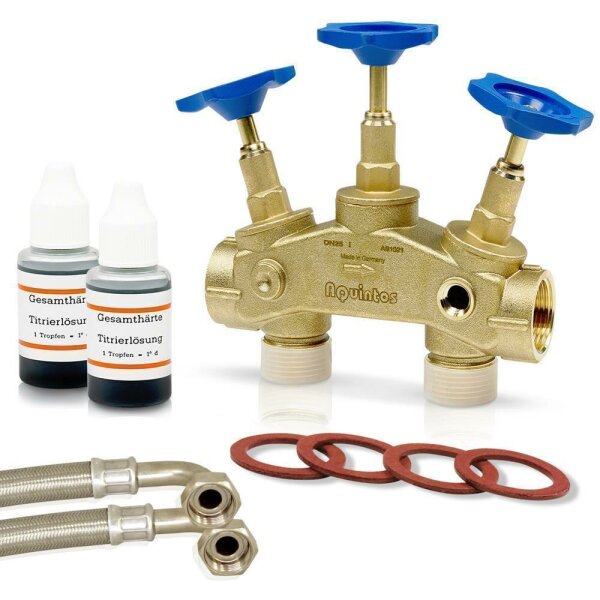

Montageset Anschlussset 6 für Wasserenthärtungsanlagen Anschluss-Armartur Bypassventil 2 x HDPE 100cm Edelstahl-Flexschlauch mit 90° Bogen in 1 Zoll + Titrierlösung
Die Aquintos Bypassstrecke ist Universal einsetzbar und die Flussrichtung kann durch eine 180° Drehung des Montageblocks an die baulichen Gegebenheiten angepasst werden. (Universal keine links oder rechts Version).
Die Aquintos Anschlussarmatur- Bypass-Strecke wird als kombinierte Anschlussarmatur für Enthärtungsanlagen mit integrierter Verschneidung eingesetzt. Der Montageblock enthält 3 Ventile mit den beiden äußeren Ventilen kann Zu- und Ablauf der Enthärtungsanlage hergestellt werden. Die Versorgung mit nicht enthärtetem Wasser kann in dieser Zeit durch das Bypass-Ventil in der Mitte erfolgen. Damit Proben für die Wasserhärte-bestimmung entnommen werden können, ist die Bypass-Strecke mit einem Entnahmeventil versehen.
Passende Anschlussarmatur, Bypass-Armatur, 3-Wege-Ventil für Ihr Hauswassersystem mit Bypass Funktion zB. für:
- Enthärtungsanlage
- Wasserenthärtungsanlage
- Entkalkungsanlage
- Weichwasseranlage
- Nitratfilteranlage
- Eisenfilteranlagen
- Manganfilteranlagen
- Brunnenwasserfilteranlagen
- Brunnenwasseraufbereitung
- ALLinOne Filteranlagen
- Filteranlagen
- Wasserfilter
- Gartenwasser Installation
- Brauchwasser Installation
- Trinkwasser Installation
Als Anschlussarmatur Bypass-Ventil für sämtliche Wasseranwendungen.
Verwendungsbereich: Trinkwasser-Enthärtungsanlagen PN 10 für Industrie, Gewerbe und Haushalt. Wassertemperatur max. 90 °C. - Druck max.: 10 bar.
Ihre Vorteile
- Der Montageblock kann wahlweise in Flußrichtung montiert werden.
- Einfacher Einbau der Strömungsrichtung entsprechend hohe Betriebssicherheit.
- Bypass-Option.
- Eingebauter Probeentnahmehahn.
- Optionale Rohwasser Zumengung / Verschneideinrichtung
- Ein- / Auslauf kann entsprechend abgesperrt werden.
- Kürzere Installationszeit in Bezug auf die Enthärtungsanlage etc.
- Trinkwasser zugelassen
- Geprüft Qualität direkt vom Hersteller Made in Germany
- Montageblock 1" mit Verschneidung, Probenentnahmehahn und Bypassfunktion Warentarifnummer: 84219900
- Ursprungsland: Deutschland, Nordrhein-Westfalen
Einstellung und Regulierung der Verschneideeinheit
Zuerst wird die Regulierschraube nach rechts bis zum Anschlag gedreht. Dann wird diese Regulierschraube so verstellt, dass bei ca. 10 bis 20 % (i.d.R. ca. 300 l/h) des maximalen Wasserverbrauchs die gewünschte Brauchwasserhärte eingestellt ist. Bei zu geringer Wasserhärte wird die Regulierschraube links herum, bei zu hoher Wasserhärte rechts herum gedreht.
Technische Daten
- Montageblock mit 1" IG x 1" AG
- Anschlüsse Montageblock: Eingang mit Innengewinde 1"
- Anschlüsse Montageblock: Ausgang mit Innengewinde 1"
- Anschlüsse Enthärtungsanlage: Eingang mit Innengewinde 1"
- Anschlüsse Enthärtungsanlage: Ausgang mit Innengewinde 1"
- Abstand Anschlüsse Enthärtungsanlage: 86 mm
- Länge: 166 mm
- Höhe max: 176 mm
- Höhe H1: 136 mm
- Feinregulierungsventil: Ja
- Prüfventil: Ja
- Betriebsdruck max. 10 bar
- Betriebstemperatur: 90°C
- Material Gehäuse Messing gemäß Trinkwasserverordnung
-
In Anlehnung an DIN 50930, Teil 6 Material Blauer Handgriff Glasfaserverstärkter Kunststoff
-
Material Dichtung EPDM-Dichtung nach Anforderung Des DVGW Arbeitsblattes W270
Aquintos® Flexschlauch DN19 - 1" ÜM x 1" ÜMB 100cm HDPE Trinkwasser Panzerschlauch Edelstahlschlauch
Aquintos HDPE Flexschlauch Panzerschlauch 1 Zoll 100cm mit 90°Bogen Trinkwasser zugelassen als Schlauchleitung zur Herstellung von 1 Zoll Verbindungen, zum Beispiel Heizungsanlagen, Brunnenpumpen, Hauswasserwerke, Hauswasseranschluss, Trinkwasserleitung
Dieser Panzerschlauch 1 Zoll bietet Ihnen gleich drei Vorteile, welche Sie unbedingt nutzen sollten. Zum Einen handelt es sich um einen Edelstahl Flexschlauch mit Trinkwasserzulassung. Zulassung nach KTW und W270. Durch diese beiden Prüfungen ist sichergestellt, dass der flexible Schlauch weder gesundheitsgefährdende Stoffe, noch Geschmack, Geruch oder Farbe an das Wasser abgibt.
Dies ist auch schon der zweite Vorteil, welcher den Panzerschlauch für Trinkwasser auszeichnet. In der Herstellung des Made in Germany Anschlussschlauches, wurde auf HDPE gesetzt. Das High Density Polyethylen ist eine neue innovative Entwicklung, welche dem Edelstahlschlauch DN19 eine extreme Biegsamkeit verleiht und ihn gleichzeitig sehr knickfest macht. Ideal für ein Verlegen an sehr engen Stellen und für die Montage von Hauswasserwerke, Wasserenthärtungsanlagen
HDPE-Schläuche (High Density Polyethylen) HDPE-Schläuche sind weniger flexibel als LDPE, haben jedoch bessere physikalische und chemische Eigenschaften und halten der Sterilisation durch Kochen stand. Es ist weit verbreitet beim Transport von Luft, Wasser und Chemikalien. Es wird aus Rohstoffen hergestellt, die den FDA-Anforderungen entsprechen. NSF 51/61 ebenfalls erhältlich.
Vorteile von HDPE-Schläuchen
- HDPE hat bessere physikalische und chemische Eigenschaften als LDPE
- Widersteht der Sterilisation durch Kochen
- Hergestellt aus Rohstoffen, die den FDA-Anforderungen entsprechen
- Der hochwertige Panzerschlauch wurde mit einer Trinkwasserzulassung (KTW A, W270, W543, DVGW) produziert und ist beständig gegen Elektrokorrosion sowie eine Vakuumfestigkeit bis 0,1mbar selbst bei kleinsten Biegradien und Temperaturen bis + 90°C auf.
Als letzten Punkt ist die Schlauch Sonderanfertigung zu erwähnen. Nicht nur bei diesem Flexschlauch 1 Zoll, sondern auch bei allen anderen Panzerschläuchen haben Sie die Möglichkeit eine Sonderanfertigung zu bestellen. Ganz nach Ihren Wünschen erhalten Sie so einen Schlauch in perfekter Länge für Ihr Projekt!
Unser Schlauch wird einbaufertig inklusive zweier Dichtungen für die Überwurfmuttern geliefert!
- Anschlüsse: ÜM 1" x ÜMB 1" mit 90°Bogen
- Schlauchlänge: 100 cm
- Nennweite: DN 19
- Innen-Ø: ca. 19,5 mm
- Außen-Ø: ca. 23,5 mm
- Biegeradius: 50 mm
- Sonderanfertigung: Jede andere Länge ab 20 cm auch als individuell gefertigte Länge möglich
- Innenschlauch: Aus HD-PE (High Density Polyethylen)
- Anschlüsse: Aus vernickeltem Messing
- Umflechtung: Edelstahl AISI304
- Presshülsen: CW614 Messing
- Betriebsdruck: Bis 10 bar anwendbar
- Temperaturbereich: Einsetzbar von -15°C bis 90°C einsetzbar (nach DVGW mit Pflichtangabe nur mit 75°C anzugeben)
- zugelassen für Trinkwasser nach KTWA, DVGW und W270
Die Länge des Schlauches ist von Dichtfläche bis Dichtfläche bemessen!
Titrierlösung Wasserhärtemessbesteck kalkgehalt bestimmen
Die Anzahl der in den mitgelieferten Messbecher zugegebenen Tropfen der Tritrierlösung ergibt den Grad der Deutschen Wasserhärte. Nach Tropfen X wechselt das Wasser die Farbe von rot auf grün. Damit ist der Wasserhärtegrade bestimmt. ( 21 Tropfen ~ 21°dH )
- Merke: Nach jedem Tropfen ist der Messbecher kurz zu schütteln.
- Die Genauigkeit der Wasserhärte Messung liegt bei 1° dH deutscher Härte.
- Das Messbesteck besteht aus einem Messbecher und einer Indikatorlösung.
-
Einsatzgebiete Zur Ermittlung der Gesamt- und Resthärte im Wasser (Enthärtungsanlagen)
- Schwimmbad
- Trinkwasser
- Brunnenwasser
- sonstige Messung der Wasserhärte
- Ausführliche Bedienungsanleitung enthalten
Lieferumfang
- 1 x Aquintos Montageblock Anschluss-Armatur 1 Zoll
- 2 x Edelstahl-Flexschlauch ÜM1"x ÜMB1" 100cm
- 4 x Flachdichtung
- 1 x Titrierlösung
